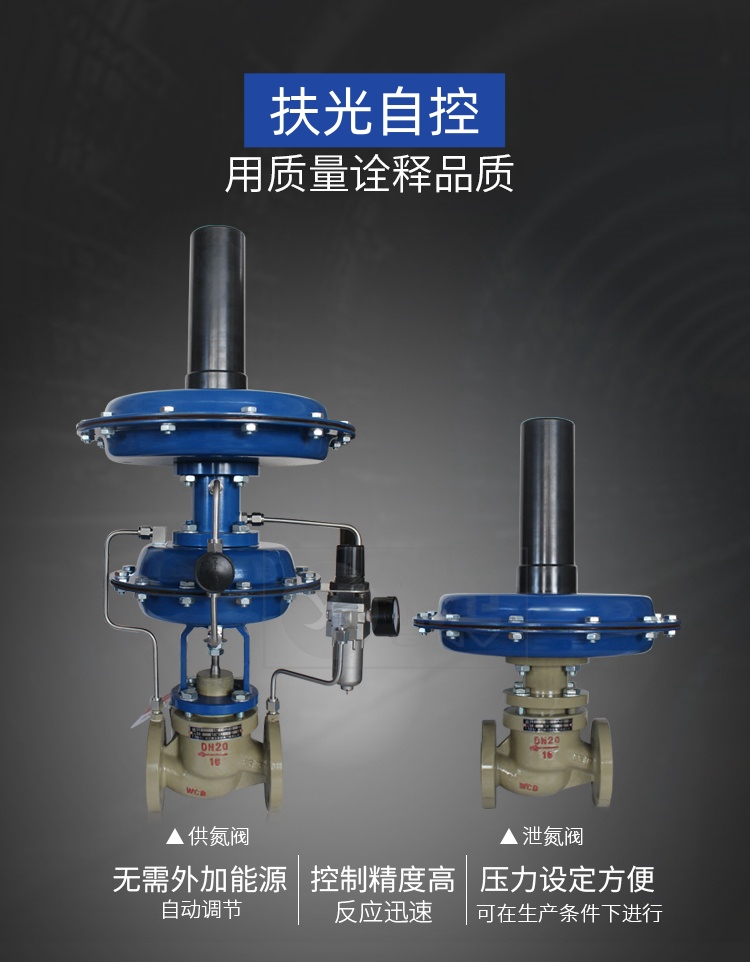

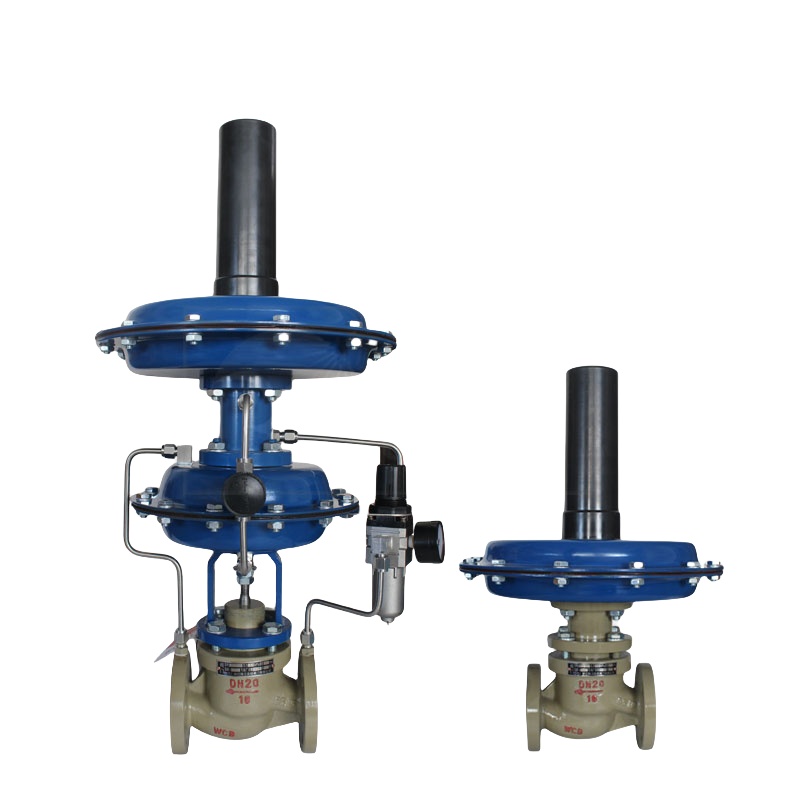

自力式氮封阀供氮阀泄氮阀氮封装置指挥器氮气微压调节阀

自力式氮封阀供氮阀泄氮阀氮封装置指挥器氮气微压调节阀

简要描述:ZZYVP-16自力式氮封阀,供氮阀无需外加能源,利用被调介质自身能量为动力源,自动控制阀后压力或储罐压力,使储罐压力保持恒定,广泛应用于化工储罐氮封、超纯水氮封、食用油氮封、导热油槽罐氮封等需要与空气隔绝的氮封保护系统。

  • 产品型号:ZZYVP-16
  • 产品产地:
  • 更新时间:2024-02-21
  • 访  问  量:3379

详细介绍

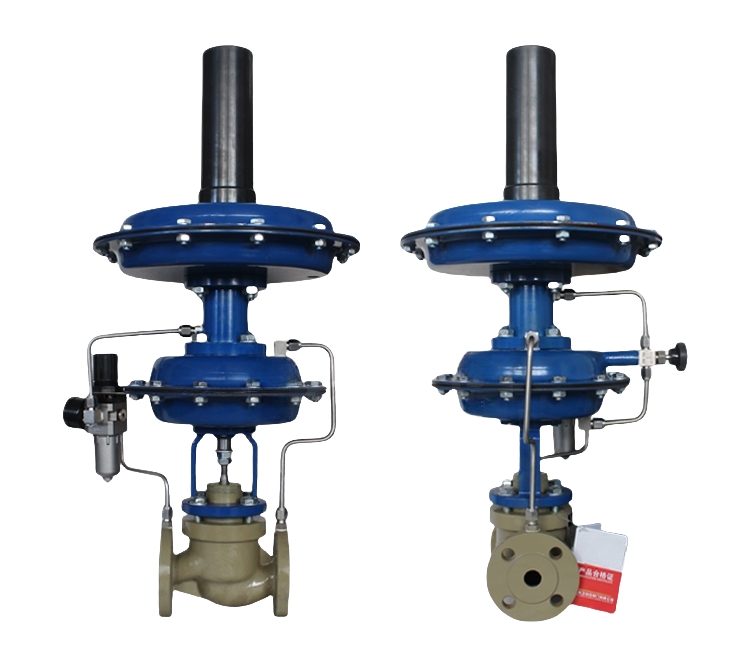

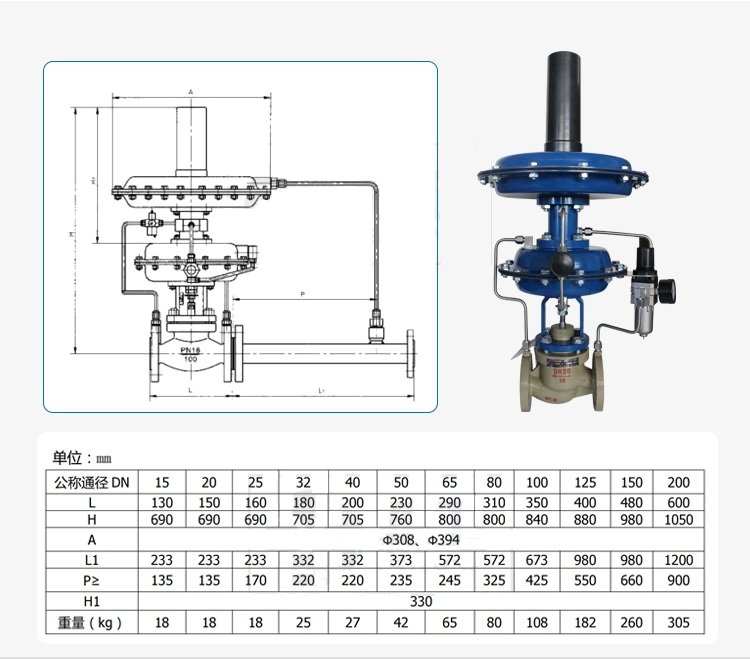

供氮装置(供氮阀)

      无需外加能源,利用被调介质自身能量为动力源,自动控制阀后压力或储罐压力,使储罐压力保持恒定。现已广泛应用于化工储罐氮封、超纯水氮封、食用油氮封、导热油槽罐氮封等需要与空气隔绝的氮封保护系统。

       特点:控制精度高,可比一般直接操作型调压阀高-倍左右。调节压差比大(如阀前0.8MPa、阀后0.001MPa)特别适合微压气体控制。压力设定在指挥器上实现,因而方便、快捷、省时可在运行状态下连续设定。


供氮阀整机工作原理及作用方式

供氮阀阀芯的初始位置是开启位置,当指挥器执行器检测到阀后压力升高至设定值,自动关闭指挥器,随即主阀开度逐渐减小,直到阀后压力稳定在设定的给定值。


压力调节范围确定及特点

1、大而灵敏的检测膜片,保证了控制点的压力精度;

2、信号检测执行器与动力执行机构分开,使整台调压阀减压比可达2000:1;

3、增设可调节流装置,调试简单方便;阀内件设计压力补偿装置,消除压力波动对设定点精度的影响,调节更加稳定;

4、整机采用无填料设计,动作迅速;

5、压力设定点分段范围细且相互交错,选用方便;

6、压力设定方便,运行时可连续无干扰的进行设定,免维护使用;

7、设定点压力调节范围分段详见规格与技术参数表,应尽量将常用压力设定值选取在范围的中间值附近; *供氮阀本身是一个调节系统,主阀需一-定的推动压力,即阀前压力不得低于200KPa (表压)。

8、配用专用取压管及接头,安装更加简捷、可靠。

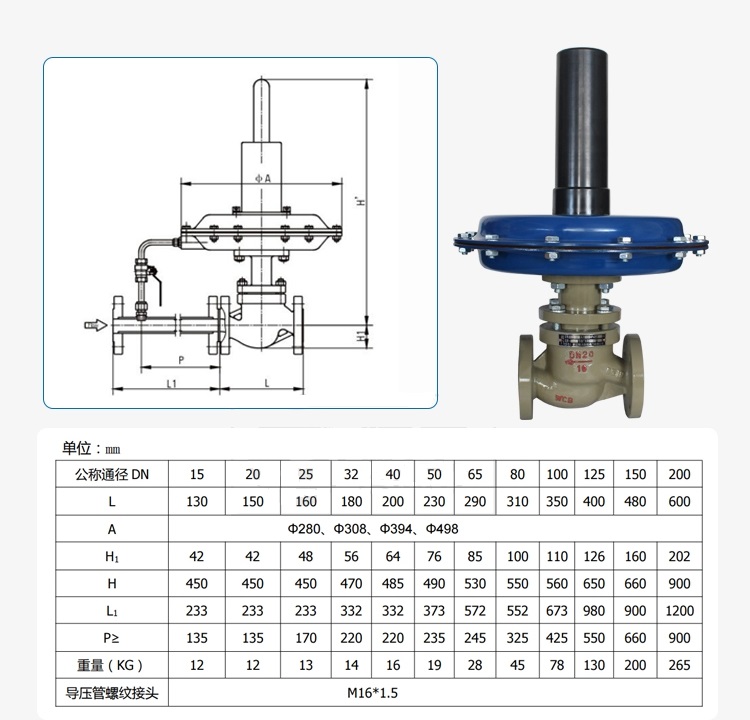

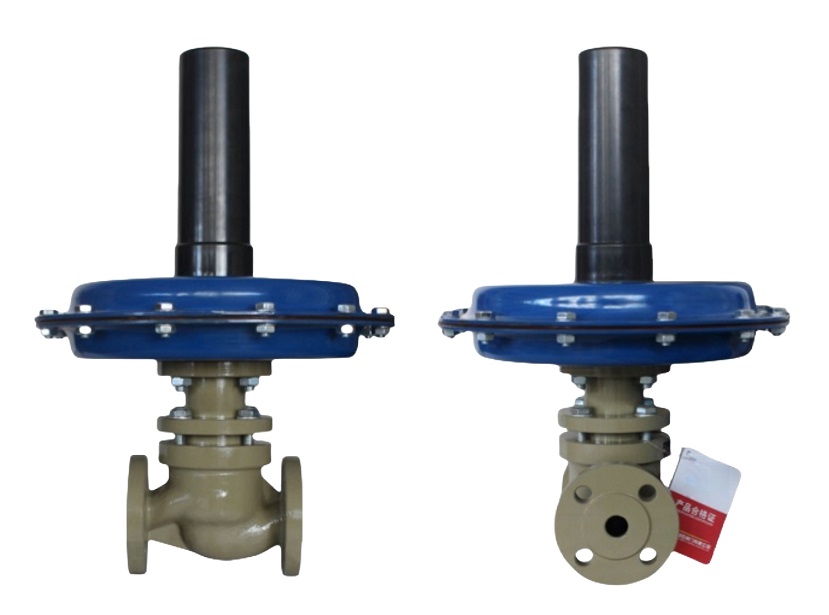

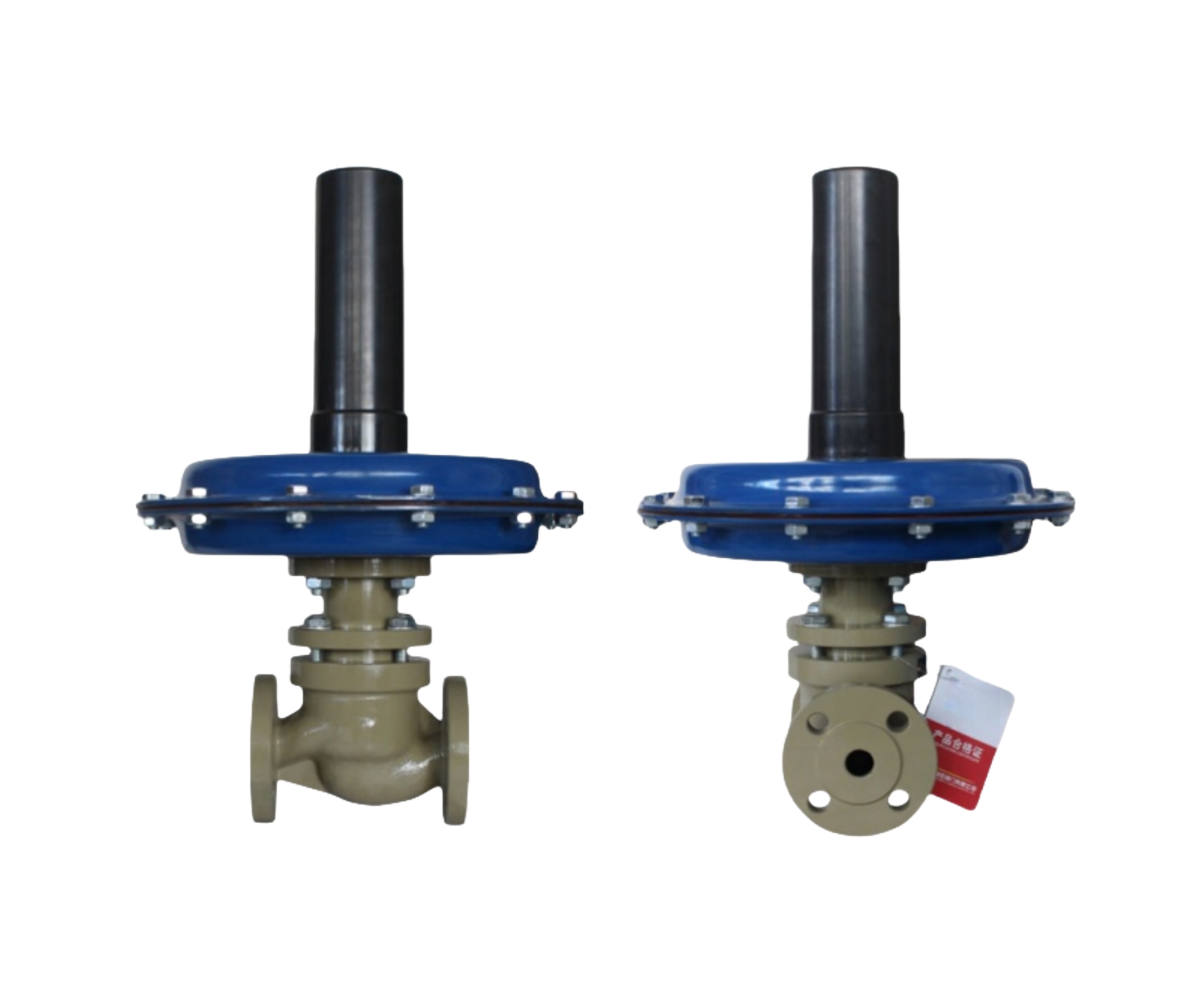

泄氮阀

       泄氮装置(泄氮阀) 是一种无需外加能源,利用被调介质本身压力变化而实现自动调节的控制阀,具有动作灵敏,控制精度高,节约能源的特点。本系列泄氮装置(泄氮阀)从30mmH20至0.2MPa均可分段调节,广泛适用于化工储罐氮封、超纯水氮封、食用油氮封、导热油槽罐氮封等需要与空气隔绝的氮封保

护系统。

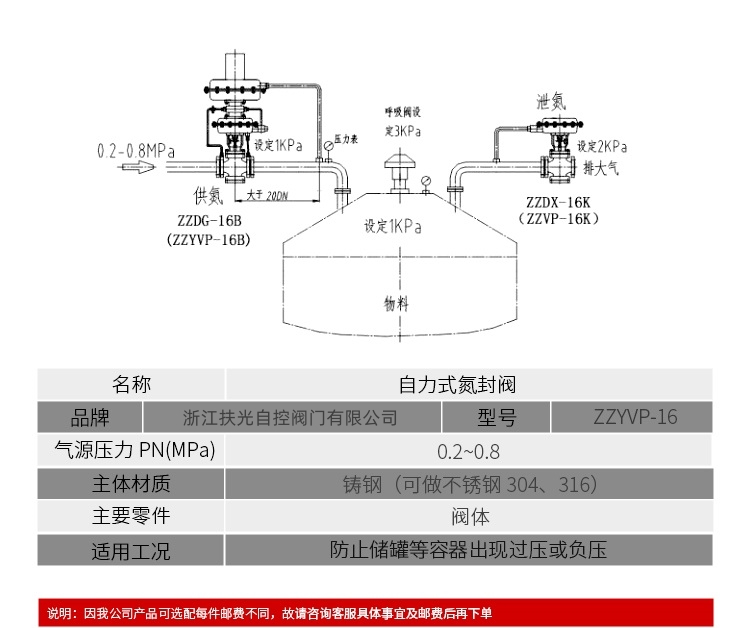

       泄氮装置(泄氮阀)为氮封阀的泄压部分:当罐内压力升高至设定值时,供氮阀关闭,泄氮阀打开,将罐内多余压力泄放。


泄氮装置(泄氮阀)整机工作原理及作用方式

泄氮装置(泄氮阀)的作用方式为压开型,初始位置为关。其工作原理为:介质由阀体上箭头方向流经阀体,阀芯位置即阀芯和阀座之间的截流面积决定了介质的流量。受控的上游压力(P1) 进入检测室,并在此转换成定位力;根据弹簧力大小,定位力调整阀芯位置。当阀前压力(P1)升高时,使阀芯位移,阀门门趋于开启,从而达到泄压的目的。相反当阀前压力(P1)降低时,调压阀主阀趋向关闭,从而达到稳压目的。
